SW 개발자가 알아야 P-MOSFET , N-MOSFET 동작 원리



N - MOSFET : Gate - Source 간 전압이 + Voltage 여야함 (gate 전압이 source보다 높아야함)

                       그러면 전류가 D -> S로 흐른다



P - MOSFET :  Gate-Source간 전압이  - Voltage 여야함 (gate 전압이 source보다 낮아야 함)

                       그러면 전류가 S -> D로 흐른다

---

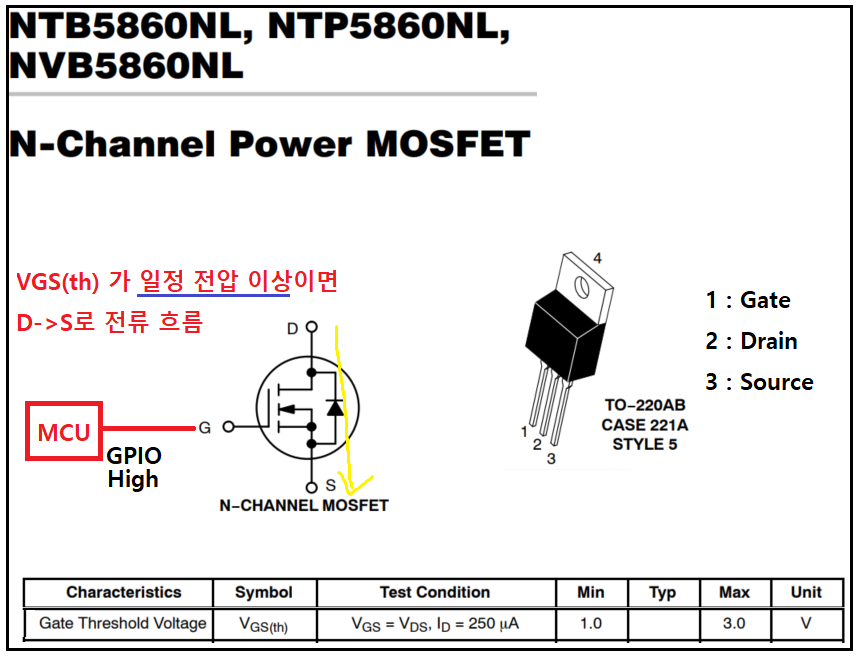

아래는 N-MOSFET Data Sheet 예시이다.

VGs(Th) 라는 값이 있는데 1~3V 인걸 볼 수 있다.

도통 되려면 GPIO High를 하면 될 것임

---

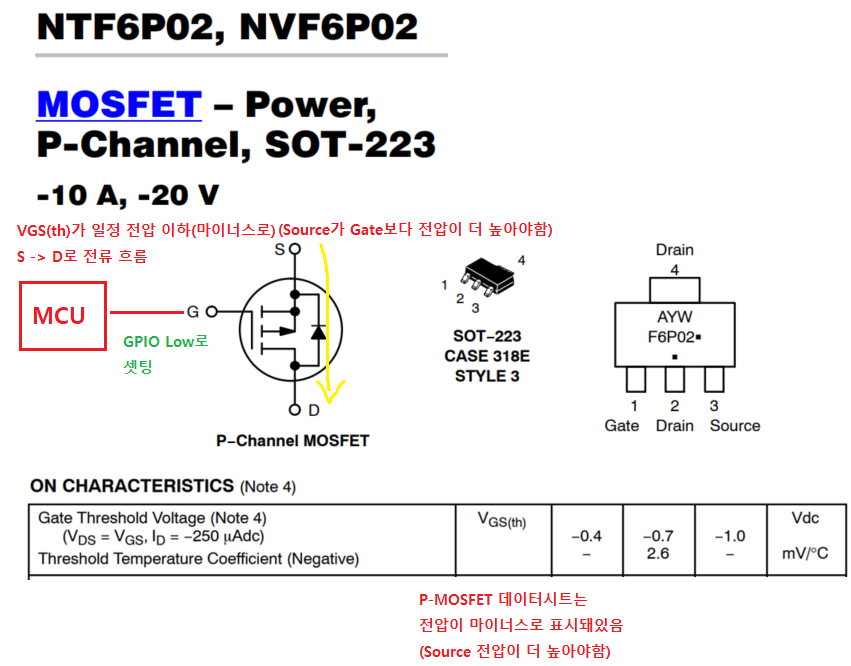

아래는 P - MOSFET 예시이다
