Aurix MCU Memory Protection 메모리 프로텍션 개념 정리

by 존버매니아.임베디드 개발자 2024. 10. 3.
반응형

현재 실행중인 SW가
값을 읽고, 쓰고, 명령어를 실행하는 과정에서 접근할 수 있는,
메모리의 범위를 하드웨어적으로 Setting 해 놓은 후,
메모리 프로텍션 기능을 Enable 할 경우.
지정되지 않은 메모리에 접근하려고 하면 트랩과 SMU Error 가 발생되는 기능이 메모리 프로텍션 기능이다

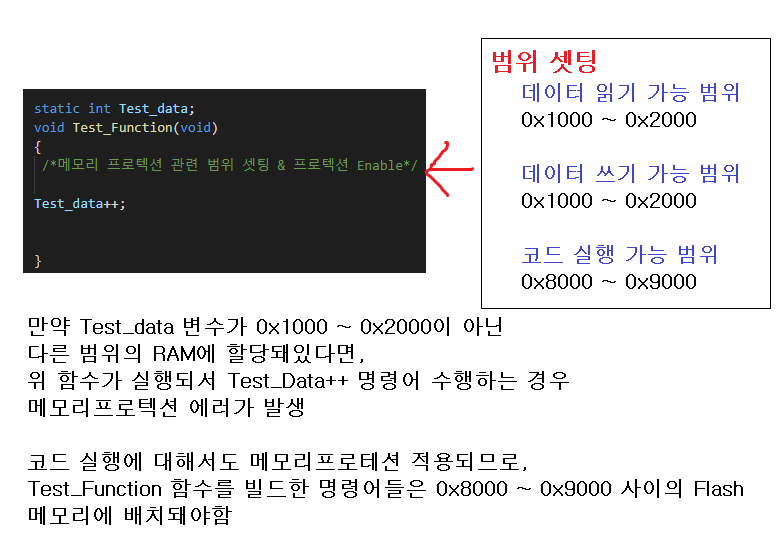

Ex)  예시


메모리프로텍션 기능 활용을 위해 기억해야할 포인트는 3가지이다.
- 접근 가능한 범위를 지정하기 (Range 셋팅)
  1개가 아니라 여러 종류를 지정할 수 있음 (예를들어 아래와 같이 3개의 범위 지정)
  Ex) 0x1000~ 2000 , 0x2000~0x3000,  0x3500 ~ 0x5000

- 위에 지정된 각 범위에 대하여 접근 권한 셋팅하기 . 근데 이것도 1개가 아니라 여러개를 지정해놓을 수 있으며
지정된 각각을 Protection Register Set 라고 부른다.
 Ex)
Set 0 :
      0x1000 ~ 0x2000 : 읽기 가능 & 쓰기 가능
      0x2000 ~ 0x3000 : 읽기만 가능
      0x3500 ~ 0x5000 : 명령어 실행가능

Set 1 :
   0x2000 ~ 0x3000 : 읽기&쓰기 가능
   0x3500 ~ 0x5000 : 명령어 실행가능

- 위에 지정된 범위, 접근 권한을 실제로 적용하기 (Enable하기)
관련 레지스터 :
 SYSCON.PROTEN = 1 이라고 적으면 메모리 프로텍션 적용한다는 의미
 PSW.PRS = 어떤 Set를 적용할건지 셋팅

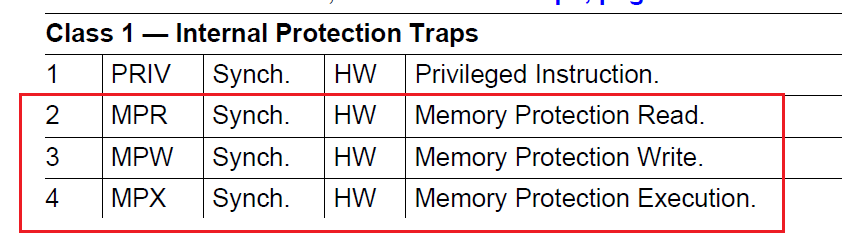

메모리 프로텍션 에러 발생시, 발생되는 트랩

CPU의 CSFR 레지스터 중에서
DEADD 레지스터
: MEM Trap 발생시,  트랩 발생 시킨 메모리의 주소를 알려준다.

DATR 레지스터 : MEM Trap 발생시, 트랩 원인 관련 상태정보들을 보여준다.

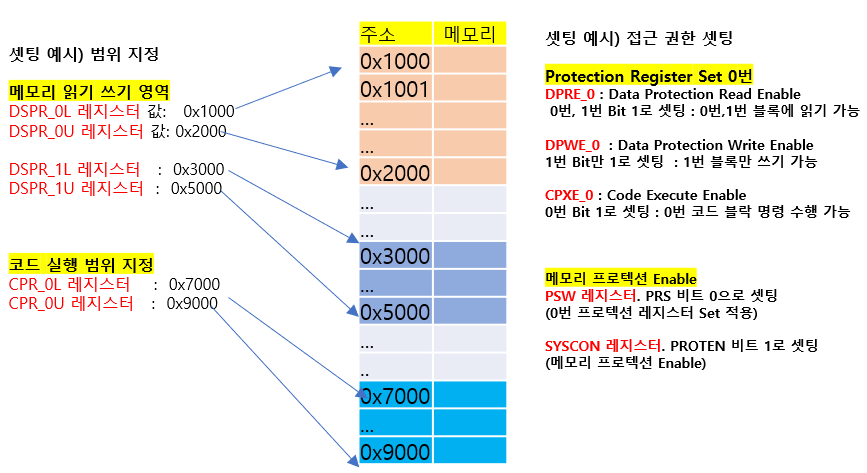

메모리 프로텍션 기능과 관련된 실제 레지스터 예시)

접근 가능한 메모리 범위 지정을 위한 여러개의 레지스터가 존재함

 메모리 읽기/쓰기 범위 지정을 위한 Data 영역 지정 레지스터와

 코드 실행 범위 지정을 위한 Code 영역 지정 레지스터



32bit 크기의 Low Boundry, Upper Boundry 레지스터를 셋트로 사용해서 범위 지정함

 (아래 레지스터에 UUpper, LLower)
